Bristol «Beafort» - Сергей В. Иванов

Два «Бофорта» служивших в канадском 32-ом OTU.

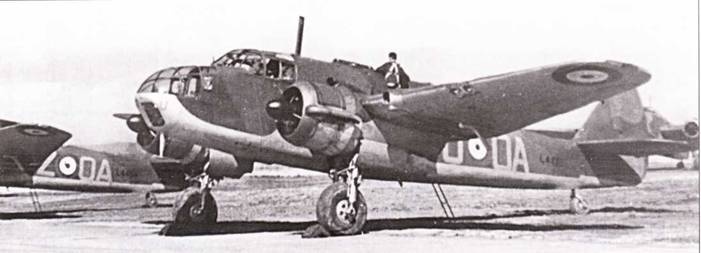

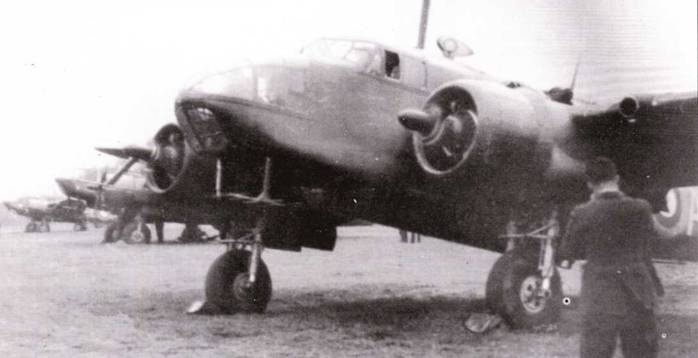

На линейке «Бофорты» из 22-й эскадрильи. На переднем плане L446I OA-U.

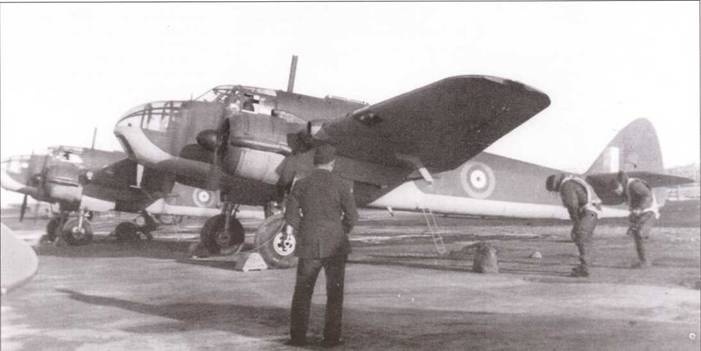

«Бофорты» из 22-й эскадрильи прогревают моторы перед очередным боевым вылетом.

Бомбовый отсек длиной 2,54 м закрывался деревянными створками. Из дерева был также выполнен основной входной люк, располагавшийся перед турелью. Два аварийных люка располагались сверху и снизу носовой части. Нижние панели остекления носовой части на L4441 и 4442 имели округленную форму, что улучшало аэродинамику, но искажало обзор бомбардиру, поэтому на L4443 их заменили на плоские.

Свободнонесущее крыло состояло из грех секций. Центральная секция, имевшая почти прямоугольную в плане форму, проходила сквозь фюзеляж, формируя крышу бомбоотсека, а на её концах располагались мотогондолы. Силовая конструкция крыла состояла из двух лонжеронов, стрингеров и нервюр. К консолям крыла крепились элероны типа Фрайз, снабженные регулируемыми на земле триммерами. Консоли имели трапециевидную форму в плане и имели поперечное V 6 градусов. На центроплане, между элеронами н фюзеляжем размещались посадочные щитки. В крыле были установлены топливные баки вместимостью 2592 л: два по 882 л в центроплане и по одному 414-л баку в каждой из консолей. Баки были защищены 4-мм пластинами брони, которые крепились к лонжеронам. В случае необходимости имелся дополнительный топливный бак емкостью 627 л.

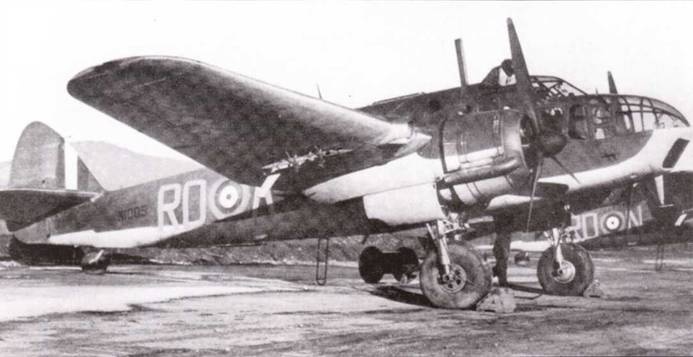

«Бофорт» МЫ N1005 RD-A и: 32-го OUT 6m:i сфотографирован 26 декабря 1942 года. Ilotduee та машина служила в Королевских ВВС Канады (RCAF).

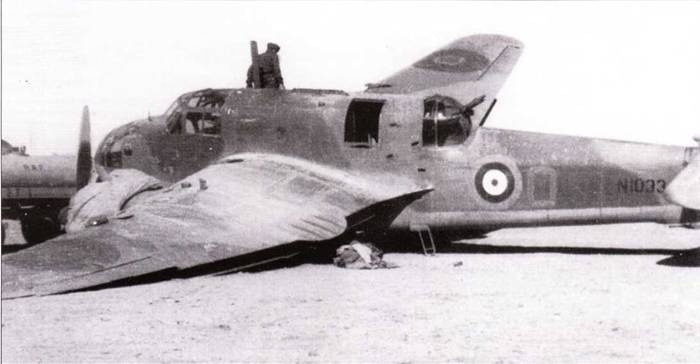

«Бофорт» N1033 после аварии в Шалутте. Самолет несет бортовой код «О» 39-й эскадрильи, по па момент инцидента 24 сентября 1942 года он служил в 5-ой METS. Машина вильнула на взлете и задели бомбардировщик Виккерс «Веллингтон» 41)593.

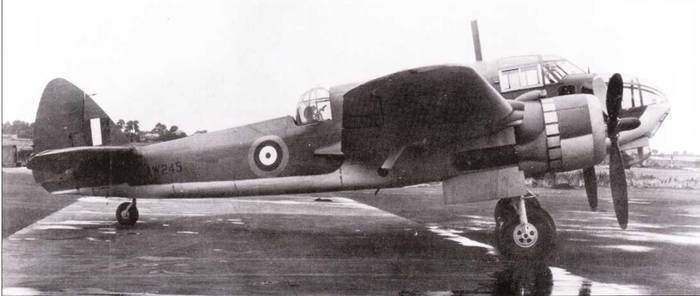

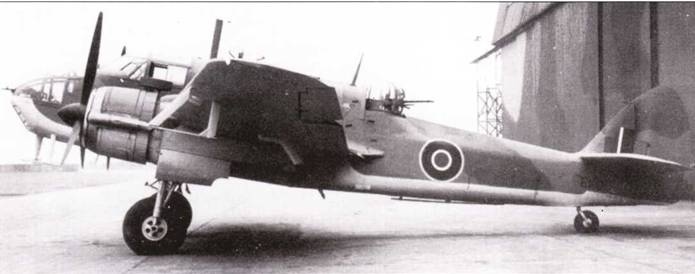

Второй серийный «Бофорт» Mk.II, AW245, только что выкаченный из сборочного цеха и еще не имеющий оборонительного вооружения. Это один из десяти «переходных» Mk.II, на которые не устанавливались радары ASV. Обратите внимание на иную конструкцию мотогондол и втулок винтов по сравнению с Mk.I.

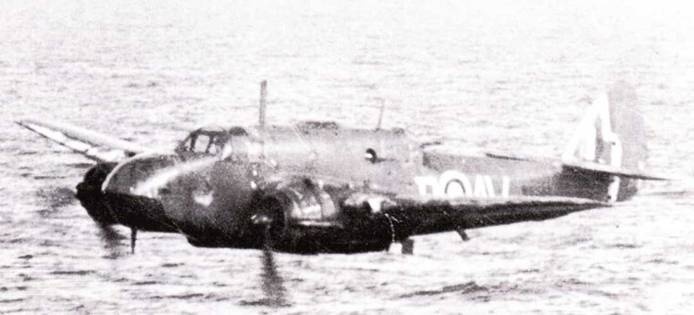

«Бофорт» из 42-й эскадрильи, возможно W6532 AW-D, сфотографированный 8 февраля 1942 года на пути к побережью Норвегии.

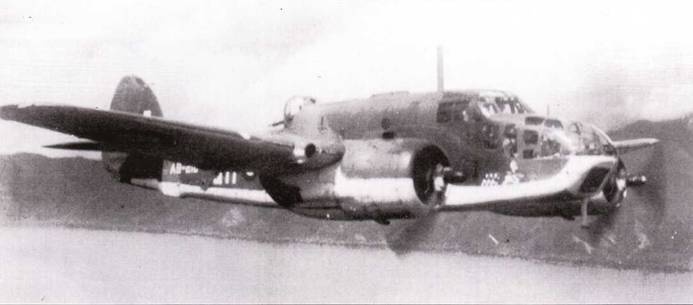

Вероятно это А9-210 – «Бофорт» Mk. VIII, потерпевший катастрофу при посадке в Таджи 13 июля 1944 года.

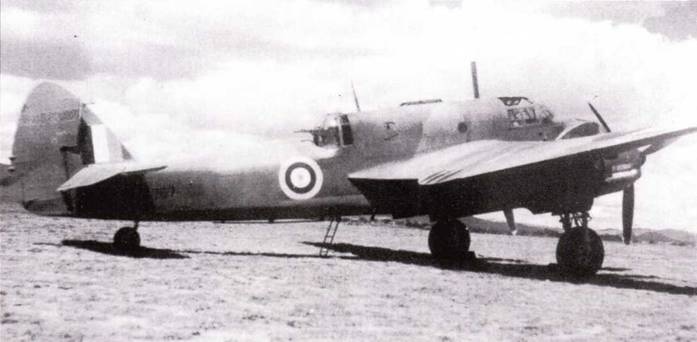

«Бофорт» б/н 767 (бывший N1010) южно-африканских ВВС.

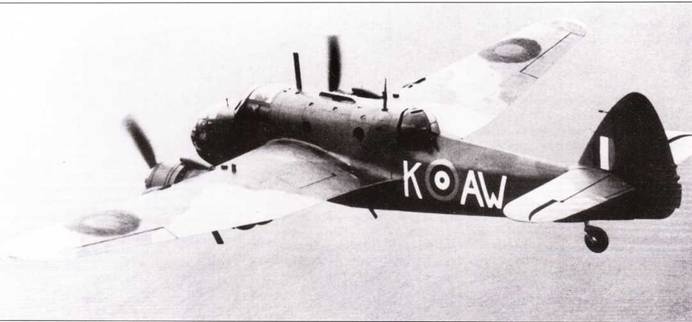

«Бофорт» W6498 AW-K из 42-й эскадрильи. Этот самолет был списан 27 сентября 1945 года.

«Бофорт» Mk.IA DD954 в 1942 году. Хорошо видны антенны системы «Лоренц» под хвостовой частью фюзеляжа и антенна радара ASV под крылом.

Моторы «Таурус» имели удлиненные капоты, переднюю кромку которых формировал выхлопной коллектор, а на задней кромке располагались управляемые створки. Дополнительный воздух для охлаждения поступал через воздухозаборники на передней кромке консолей крыла. Сам «Таурус» представлял собой 14-цилиндровый мотор воздушного охлаждения с трубчатыми клапанами. На «Бофорте» были установлены трехлопастные винты изменяемого шага Дехэвилленд с постоянной скоростью вращения диаметром 3,66 м. Гондолы двигателей крепились к лонжерону крыла фермой из стальных труб квадратного сечения, а в их задней части располагались колодцы основных стоск шасси. Колеса размещались между двумя масловоздушными амортизаторами и убирались назад по полету. Створки колодцев имели жесткую механическую связь со стойками.

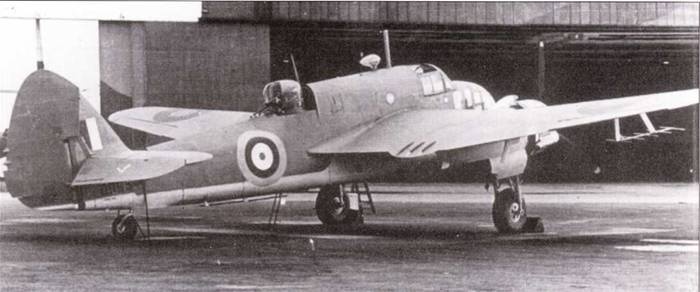

«Бофорт» Mk.IА ЕК982 не служил ни в одном из подразделений RAF. Машина использовалась дли различных испытаний фирмой Бристоль и Королевским авиационным институтом (RAЕ), и была списана 27 сентябри 1945 года. На этом снимке, сделанном в 1942 году, хорошо видны многочисленные доработки и модификации – новые антенны радара под крылом, хвостовая турель по типу «Бленхейма» и воздушные тормоза Янгмен.

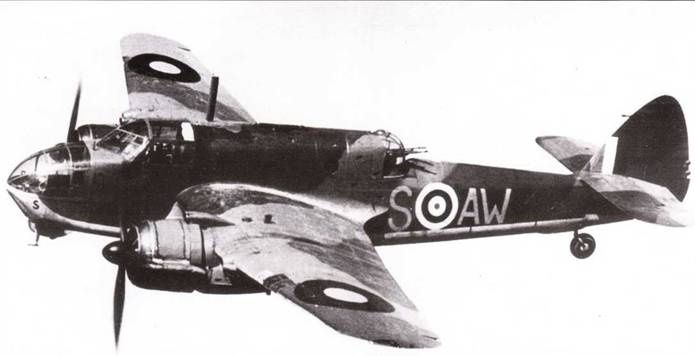

«Бофорт» Mk.I N1172 AW-S из 42-й эскадрильи. 8 апреля 1942 года этот самолет был сбит зенитным огнем во время атаки кораблей в Скаггераке.

Свободнонесущее горизонтальное оперение с двумя лонжеронами крепилось к силовому шпангоуту хвостовой части фюзеляжа. Рули высоты, как и все поверхности управления, имели полотняную обшивку. Вертикальное оперение имело аналогичную конструкцию. На рулях управления и высоты устанавливались регулируемые в полете триммеры. Хвостовое колесо убиралось вперед по полету в открытый колодец.

Пилот сидел с левой стороны кабины, а правее и ниже его сиденья шел проход, соединявший кабину бомбардира в удлиненной носовой части до хвостовой турели. Пилот и стрелок были защищены бронеплитами. Оборону самолета от атак сзади обеспечивала турель с гидравлическим приводом (сектор обстрела 180 градусов), вооруженная двумя 7,7-мм пулеметами Браунинг. После первого боевого опыта в мае 1940 года по бортам, сразу за турелью, установили пулеметы Виккерс. Дополнительное вооружение не ставилось в процессе производства, а монтировалось в ходе проведения полевых модификаций на уже выпущенные самолеты, за исключением машин раннего выпуска. Тем не менее, и по прошествии двух лет с принятия решения часть машин в подразделениях второй линии все ещё ожидали установки бортовых пулеметов. В середине 1941 года Штаб ВВС принял решение установить в носовой части «Бофорта» пулемет Виккерс К для борьбы с зенитной артиллерией. Через несколько месяцев такое вооружение получили самолеты 22-й эскадрильи, но они остались единственными в своем роде.
