Junkers Ju 88 - Сергей В. Иванов

В полевых условиях самолеты Ju 88А-4 могли быть оснащены комплектами, позволяющими приспособить самолет для выполнения специфических боевых заданий, так называемыми Ruestsatz. Это были:

– Ruestsatz А – бомбодержатели для крепления в переднем бомбоотсеке двадцати бомб массой по 50 кг (обычно SC 50);

– Ruestsatz В – бомбодержатели для крепления в заднем бомбовом отсеке десяти 50- кг бомб, при этом в переднем бомбовом отсеке устанавливали дополнительный топливный бак емкостью 1220 литров;

– Ruestsatz С – два дополнительных топливных бака, размещенных в переднем (1220 литров) и заднем (3680 литров) бомбоотсеках.

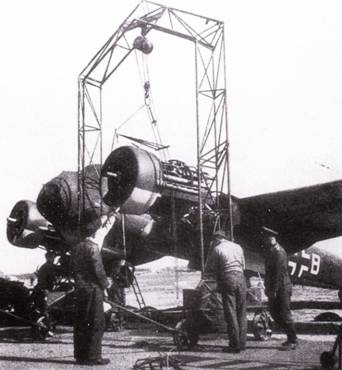

На аэродроме базирования бомбардировщиков Ju-88 обязательно имелся такой кран (передвижной, на колесиках), предназначенный для замены двигателей JUMO-21I. На первый взгляд кажется, что двигатель JUMO-21I представляет собой звезду воздушного охлаждения. На самом деле что мотор с жидкостным охлаждением и расположением цилиндров в ряд. «Лоб» мотогондолам обеспечивают оригинальным образом спроектированные радиаторы.

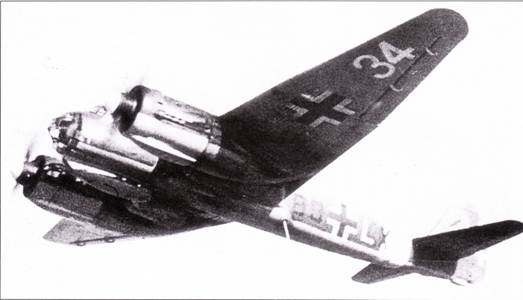

Ju-88A-I из школы пикирующих бомбардировщиков, дислоцированной в Туре, Франция. Самолет сохранил маркировку подразделения, которому принадлежал ранее – 13/KG-54. Номер на нижней поверхности крыла нанесен уже в Туре.

Самолет нес бомбы как на внутренней, так и на внешней подвеске. На бомбодержателях ЕТС 250 можно было подвесить четыре 250-кг бомбы или дополнительный топливный бак емкостью 900 литров. На самолетах Ju 88А-4 не было бомбодержателей с внешней стороны мотогондол. Из-за увеличения массы самолета усилили стойки шасси и установили колеса шасси большего диаметра. Многие самолеты Ju 88А-4 были оборудованы ножами для перерезания линей аэростатов. Более мощным стало и навигационное оборудование. В задней части корпуса установили радиопеленгатор Peilgeraet EZ 6, антенна которого размещалась пол плексигласовой крышкой па корпусе. в крыле установили альтиметр FuG 101 с антенной, размешенной под концом левого крыла.

На самолетах Ju 88А-4 применили новые выхлопные патрубки и увеличенные коки винтов.

Впервые Ju 88А-4 были использованы против СССР и находились в строю до конца войны.

Junkers 88А-4 Torp

К началу войны Люфтваффе не обладало современным самолетом-торпедоносцем. Эту проблему пытались решить переделывая в торпедоносцы имеющиеся Ju 88А и Не 111Н.

В начале 1942 года на торпедном полигоне в Готенхафене (Гдыня) начались испытания Ju 88А-4, оснащенного держателем торпеды PVC. Бомбодержатели ЕТС и воздушные тормоза с самолета были сняты. В передней части фюзеляжа справа располагался механизм сброса торпеды, закрытый обтекаемой заслонкой. Ju 88А-4 Torp иногда оборудовали морскими радарами FuG 200. В передней установке вместо пулеметов устанавливали пушки Рейнметалл-Борзиг MG FF калибра 20 мм, предназначенные для поражения морских целей. Использовали торпеды LT5b калибра 533 мм с магнитными или ударными (инерционными) взрывателями. Самолет Ju 88А-4 Torp (BF+YT W.Nr 740) использовали для испытаний планирующих торпед. Планирующая торпеда представляла собой обычную торпеду LT5b, соединенную с планером Blohm und Voss L10, что позволяло осуществлять ее сброс с большей высоты. После вхождения в воду крылья и оперение отпадали и торпеда устремлялась к цели. После того, как самолет BF+YT разбился, заходя на посадку у аэродрома Румя около Гданьска от дальнейших испытаний этой системы отказались.

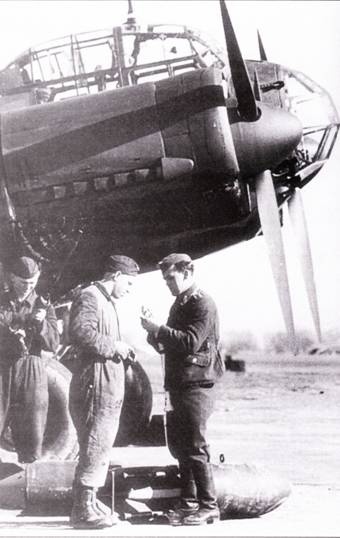

Оружейники подвешивают ни Ju-88A-I из KG-1 бомбы SC-250. Правой бомба снабжена картонным устройством, которое при свободном падении в воздухе генерирует акустический сигнал от набегающего потока воздуха. Такие звуки сеяли панику среди пехоты противника.

Junkers 88А-6 и A-6U

Известны две версии самолета Ju 88А- 6: собственно Ju 88А-6 и Ju 88А-6 U.

Ju 88А-6 представлял собой обычный Ju 88А-5, оснащенный приспособлением для перерезания тросов аэростатов. Впереди самолета крепился параван, а на концах крыльев устанавливали специальные ножи. В задней части фюзеляжа разместили противовес массой 60 кг. Самолеты Ju 88А-6 шли перед волной бомбардировщиков и расчищали дорогу. Поскольку громоздкая конструкция ухудшала скоростные качества и маневренность машин, то, как правило, Ju 88А-6 сбивали первыми.

Модификация Ju 88А-6 U – это самолеты Ju 88А-6 (по всей видимости Ju 88А-6 U строили и на базе Ju 88А-4., приспособленные для атак на морские цели). На Ju 88А- 6U ставили моторы Jumo 211F или 211J. Самолеты не оснащались подкабинной гондолой, входной люк экипажа размещался под фюзеляжем. Экипаж этой версии составлял три человека. Ju 88A-6U оснащали радаром FuG 200 Hohentweil. Антенны радара располагались либо на носу машины, либо на носу и под левым крылом. FuG 200 можно было монтировать вместе с радаром FuG 217 Neptun R1 радиусом действия от 400 до 4000 метров, антенны этого радара устанавливали под крыльями. FuG 200 служил для отыскания морских целей на дистанциях до 80 км, а FuG 217 использовался в качестве радара кругового обзора. На некоторых самолетах этой модификации устанавливали обтекатели на выхлопные патрубки. Использовали различные схемы вооружения самолета, чаще всего оборонительное вооружение заключалось в одиночном пулемете MG 131 или спаренном MG 811.

Самолеты Ju 88А-6 оборудовались радаром EZ 6 и альтиметр FuG 101.

Junkers 88А-7

Ju 88А-7 представлял собой невооруженную учебно-тренировочную машину. На данный тип самолета устанавливали двигатели Jumo 211Н-1 мощностью 883 кВт/ 12000 л.с. на многих самолетах модификации не было гондолы стрелка. Фирмой Блом унд Фосс (Blom und Voss) было переделано или построено 150 самолетов.

Junkers 88А-8

Ju 88А-8 оснащались Kuto Nase. Kuto Nase – это резаки аэростатных тросов, установленные на передней кромке крыла. По мысли создателей этого устройства Kuto Nase должны были защитить самолет от столкновений с заградительными аэростатами.

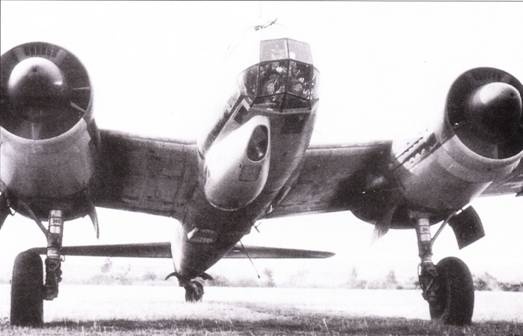

Ни подкрыльевые пилоны Ju-88A-I подвешены 250-кг бомбы SC-250. «Окошко» в передней части подфюзеляжного блистера-гондолы предназначено для перископического бомбардировочного прицела Лофте, прицел применялся при бомбометании с горизонтального полета. Для выдерживания угла тангажа при бомбометании с пикирования пилот использовал окошко в полу кабины, на стекло окошка были нанесены риски.

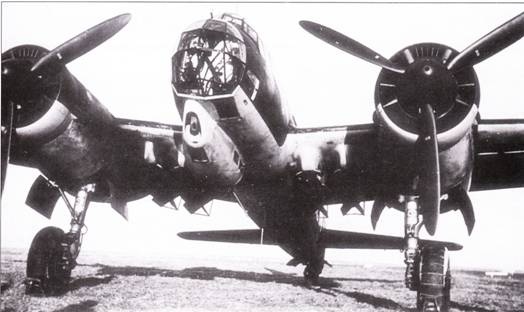

По небольшому блистеру ни нижней поверхности фюзеляжа данный Ju1-88D-0 идентифицируется кик фоторазведчик, оснащенный тремя аэрофотоаппаратами. На модификации D-0 сохранились двигатели JUМО-2 И В-1. JU-88D-0 не сильно отличался от Ju- 88А-1 – в бомбоотсеке установлены аэрофотоаппараты и дополнительный топливный бак. Самолеты J11-88D-0 поступили на вооружение l.(Fern.)/Aufklarungsgruppe-122 летом 1940 г., стаффель тогда базировался к Норвегии на аэродроме Ставангер.
