Мистер Нарбет уверял, что вопрос сокращения защиты с целью сокраения водоизмещения не стоял и что уменьшение протяженности броневого пояса, по сравнению с предшествующими кораблями, принято офицерами без возражений. Таким же образом массивная броневая обшивка «Трафальгара» была уменьшена в «Роял Соверин» без нарушения общей гармонии проекта. До 1905 г., при существовавшем тогда состоянии артиллерийского дела, бронирование вдоль верхней палубы не было столь необходимым, как это стало, когда появилась возможность вести огонь на дальних дистанциях и точечные удары увеличили риск более вертикального попадания. Но, так как дополнительная защита не могла быть обеспечена без значительного увеличения водоизмещения, а значит увеличения стоимости «Дредноута», который представлял собой сравнительно экономичный тип корабля – этот недостаток принимался как слабое место проекта. Так и продолжалось и на последующих классах кораблей до тех пор, пока в 1909 г. снова не соеденили верхнюю кромку вертикальной брони с верхней палубой. Броневой пояс, имевший толщину 8 и 11 д в середине корабля, уменьшался до 6 д к носу и 4 д вдоль ватерлинии в корме.

Для «Лорда Нельсона» с его широкими обводами 6-д толщина брони в носовой части могла быть вполне удовлетворительной, тогда как для «Дредноута», с его более утонченными линиями и уменьшенной плавучестью по направлению к носу, опасность попадания снаряда не была столь серьезной. Некоторые критики «Дредноута» утверждали, что будет вполне удовлетворительной более тонкая обшивка и что высвободившийся вес лучше использовать для других целей. Мы увидим, что в последующих проектах бронирование носовой части значи-тельно уменьшится. Барбеты защищались 11-д броней с носовой внешней стороны и 8-д на менее уязвимых участках, за исключением четвертой башни, которая имела только 8-д защиту и до 4 д уменьшалась толщина брони ниже главной палубы, где бортовая броня обеспечивала дополнительную защиту от прямого попадания. Как уже отмечалось, толщина броневой защиты башен уменьшалась до 11 д., а броневая защита крыш башен составляла 3-4 д. Между барбетами верхняя броневая палуба была обычной толщины 0,75 д. Толщина палубы по ватерлинии была на 0,75 д увеличена и составляла 1,75 д на плоскости, 2,75-д на скосах и 3 д в корме. Была особая защита орудийных погребов посредством 2-д бортовых переборок в подводной части, увеличиваясь до 4 д. в концевых положениях.

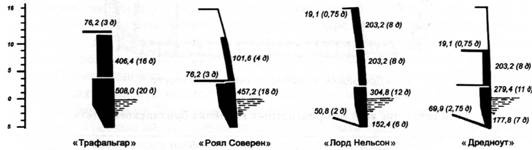

Сравнения схем бронирования британских броненосцев различного периода постройки

В течение последних десяти лет стандартная номинальная поставка угля на военных кораблях была около 900 т и 1 900 – 2 200 т с полной загрузкой, давая осадку около 2 фт. На «Дредноуте» угольные ямы должны были загружаться намного больше, чтобы обеспечить ход на полной скорости во время продолжительных плаваний. Так что полная его загрузка топливом была 2 900 т. угля, 1 120 т нефти и 120 т резервного топлива (используемого для вспомогательных нужд). При полных запасах полное водоизмещение увеличивалось до 21 845 т, изменяя осадку с 26,5 фт до 31 фт 1,5 д (Уильям Уайт утверждал, что корабль мог погружаться на 31,5 фт). Так как бортовая броня простиралась на высоту только 8 фт 4 д выше ватерлинии, это означало, что при полной осадке 11 д броневой пояс мог возвышаться только на 4 фт или меньше. Выше борт был не бронирован и уязвим для артиллерийского огня, и существовал большой риск попадания воды выше 0,75-д палубы, если корпус получит пробоину, что привело бы к уменьшению плавучести и остойчивости с возможными губительными результатами, хотя бронированный борт может остаться невредимым.

Это аномальное погружение броневого пояса при полной загрузке было слабым местом на всех последующих линкорах, вооруженных 12-д орудиями, и крейсерах, так как во время войны они выходили в море полностью загруженными. Если бой происходил вскоре после выхода из порта, они могли оказаться в очень опасной ситуации, но, так как обычно расходовалось много топлива во время плаваний на высоких скоростях, прежде чем могло произойти боевое столкновение, их броневая защита по ватерлинии улучшалась по мере опустошения бункеров.

Противоминная защита

На «Дредноуте» и всех последующих линкорах и крейсерах особое внимание уделялось противоминной защите. Эти корабли были спроектированы так, чтобы они могли противостоять взрыву двух торпед в любом месте. Главные переборки не имели водонепроницаемых дверей на высоте 9 фт над ватерлинией. Удовлетворительная остойчивость была обеспечена вследствие затопления отделений ниже бронированной палубы. Такая остойчивость обеспечивалась большой метацентрической высотой, которая влекла за собой стремительную качку, даже с наличием больших скуловых килей. Вопрос оборудования «Дредноута» цистернами- успокоителями рассматривался, но увеличение в результате этого размеров не допускалось. К тому же испытания этих цистерн на броненосцах «Инфлексибл» и «Колоссус» дали неудовлетворительные результаты.

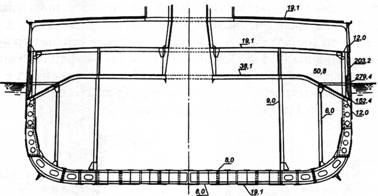

«Дредноут». Сечение по мидельшпангоуту

Распределение веса на броненосных кораблях британского флота

«Маджестик» «Формидэбл» «Кинг Эдвард VII» «Лорд Нельсон» «Дредноут»

Вода на 10 дней 60 75 75 67 60

Провизия на 4 нед. 40 40 45 44 40

Оф. имущество 55 55 55 45 42

Экипаж и имущество 95 96 95 95 82

Мачты, реи, марсы 97 95 90 105 113

Цепи и якоря 134 137 135 112 115

Шлюпки 66 72 65 52 48

Провизия оф. состава 90 90 80 90 90

Противоторп. сеть 33 50 50 40 6о

Итого 670 710 690 650 650

Вооруж. (вкл. башни) 1580 1730 2575 3110 3100

Вспом. механизмы 1320 1415 1800 1660 1990

Инвентарь, зап. части 45 60 60 60 6о

Уголь 900 900 950 900 900

Итого 4515 4815 6075 6380 6700

Броня и подкладка

«Маджестик» «Формидэбл» «Кинг Эдвард VII» «Лорд Нельсон» «Дредноут»

Вертикальная 1 420 1 265 1 530 2 000 1 940

Обшивка бортов 175 – - – - -

Защита погребов 250 – - – - -

Палубы и ограждения 1200 1240 1060 1170 1350

Подкладка под броню 140 85 85 120 100

Барбеты 1210 1035 825 800 1260

Казематы 480 425 585 – -

Боевая рубка 85 110 90 110 100

Общий вес брони 4535 4335 4175 4200 5000

Полная загрузка 050 9150 10250 0580 1700

Корпус 650 5650 5900 5720 6100
